芯片概述

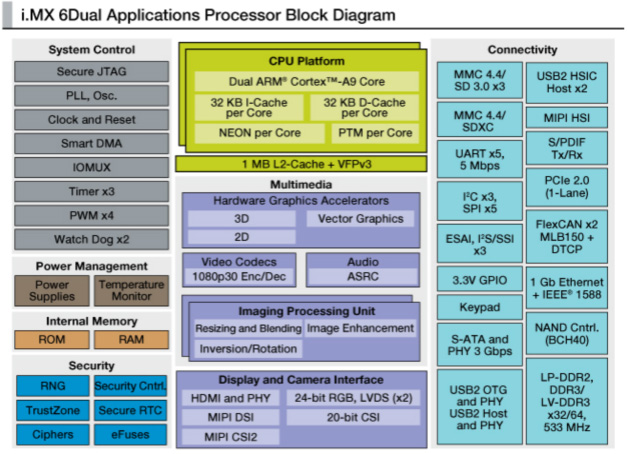

i.MX 6Dual 带有极其丰富的接口资源，器件功能框图如下：

采用ARM® Cortex™-A9 内核，主频高达1.2GHZ，兼容单核、双核、四核；

◆ 带 1MBL2 缓存，32KB 指令和数据缓存，NEON SIMD 媒体加速器；

◆ 带 2D/3D/VG 加速器，1080P 的h.264 视频硬件编解码，支持双720P 视频编码；

◆ 1x 20 位并行，MIPI-CSI2 (4 通道)，支持三路同时输入摄像头接口；

◆ 1 个集成PHY 的usb OTG，一个集成PHY 的USB HOST，2 个HOST USB HSIC；

◆ 集成 1 个工业用千兆以太网MAC(10/100/1000MHz)；

◆ 集成 2 路CAN，每路可达1Mbps，支持CAN2.0 协议；

◆ 多达 3 个SD/MMC 4.4，1 个SDXC；

◆ 3 个UART，3 个I2C，4 个PWM；

◆ 集成 EIM 接口，1 通道PCIe2.0 接口；

◆ 双 LVDS 接口最高支持1920*1200 分辨率；

◆ 飞思卡尔 PF100 电源管理单元；

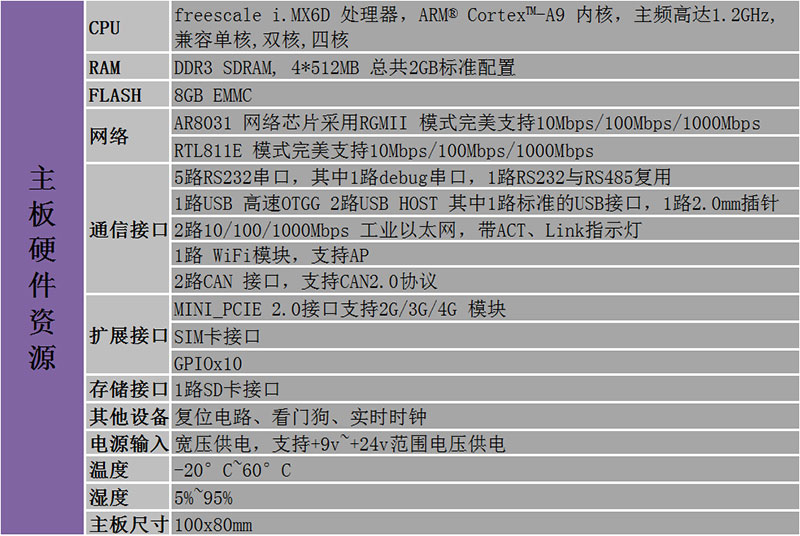

主板资源
